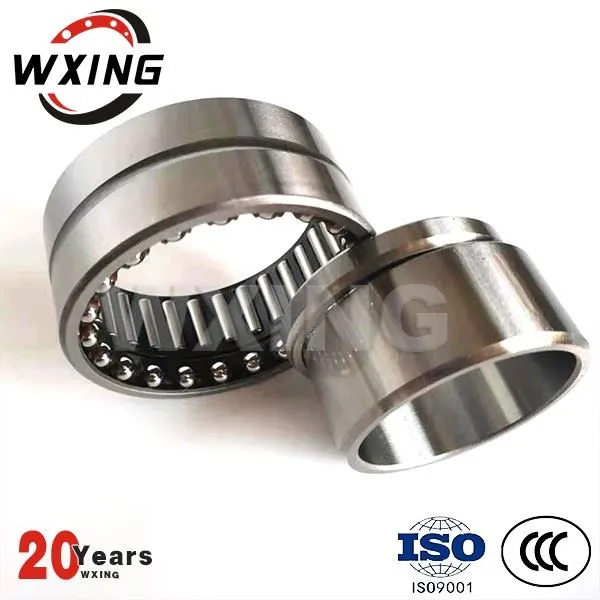

Kombiniertes Nadellager 5964906 DNJB5906 NATB5906 NAXB5906 NKIB5906
Spezifikation
Nadel-/Schrägkugellager
SEMRINadel-Schrägkugellager kombinieren ein Radial-Nadellager mit einem Schrägkugellager. Die radialen Belastungen werden ausschließlich vom Nadellager und die axialen Belastungen ausschließlich vom Schrägkugellager aufgenommen.
Diese Lager mit niedrigem Querschnitt können bei hohen Drehzahlen betrieben werden und hohe radiale und leichte axiale Belastungen aufnehmen. SEMRI liefert diese Lager ohne Dichtungen in den folgenden zwei Serien:
NKIA-Serie ( Bild 1 ) können Lager axiale Belastungen in einer Richtung aufnehmen
NKIB-Reihe ( Bild 2 ) können Lager axiale Belastungen in beiden Richtungen aufnehmen
Die Lager beider Reihen sind zerlegbar, dh der Innenring kann getrennt von Außenring, Wälzkörper und Käfig montiert werden. Die Innenringe der NKIB-Serie sind jedoch nicht mit denen eines anderen scheinbar identischen Lagers austauschbar. Daher müssen die Lager wie geliefert zusammengehalten werden.
Nadel-Schrägkugellager können je nach Anwendung fett- oder ölgeschmiert werden. Bei Fettschmierung sollten Nadel- und Schrägkugellager vor der Montage mit dem gleichen Schmierstoff gefüllt werden.
NKIA-Serie
Nadel-Schrägkugellager der Reihe NKIA 59 ( Bild 1 ) nehmen axiale Belastungen in einer Richtung auf und können daher die Welle nur in einer Richtung führen. Bei kurzen Wellen und relativ geringen Längenänderungen durch Wärmeausdehnung können zwei Lager der Reihe NKIA 59 Rücken an Rücken montiert werden ( Bild 3 ).
NKIB-Serie
Nadel-Schrägkugellager der Reihe NKIB 59 ( Bild 2 ) können eine Welle in beiden Richtungen führen. Das Axialspiel liegt je nach Lagergröße zwischen 0.08 und 0,25 mm. Zur Erleichterung der Montage hat das Lager einen zweiteiligen Innenring. Bei der Montage des Innenrings ist darauf zu achten, dass die beiden Teile ohne Zwischenraum unmittelbar nebeneinander montiert werden.
Schmierung :
NKIA und NKIB können mit Fett oder Öl geschmiert werden. Zur Schmierung hat der Außenring eine Schmiernut und eine Schmierbohrung.
Betriebstemperatur :
Sie sind für Betriebstemperaturen von –20 Grad bis plus 120 Grad geeignet.
Käfige :
Die Radialkäfige sind aus Stahlblech oder Kunststoff gefertigt. Lager mit Kunststoffkäfig haben das Nachsetzzeichen TV.
NKIA und NKIB können mit Fett oder Öl geschmiert werden. Zur Schmierung hat der Außenring eine Schmiernut und eine Schmierbohrung.
Betriebstemperatur :
Sie sind für Betriebstemperaturen von –20 Grad bis plus 120 Grad geeignet.
Käfige :
Die Radialkäfige sind aus Stahlblech oder Kunststoff gefertigt. Lager mit Kunststoffkäfig haben das Nachsetzzeichen TV.
