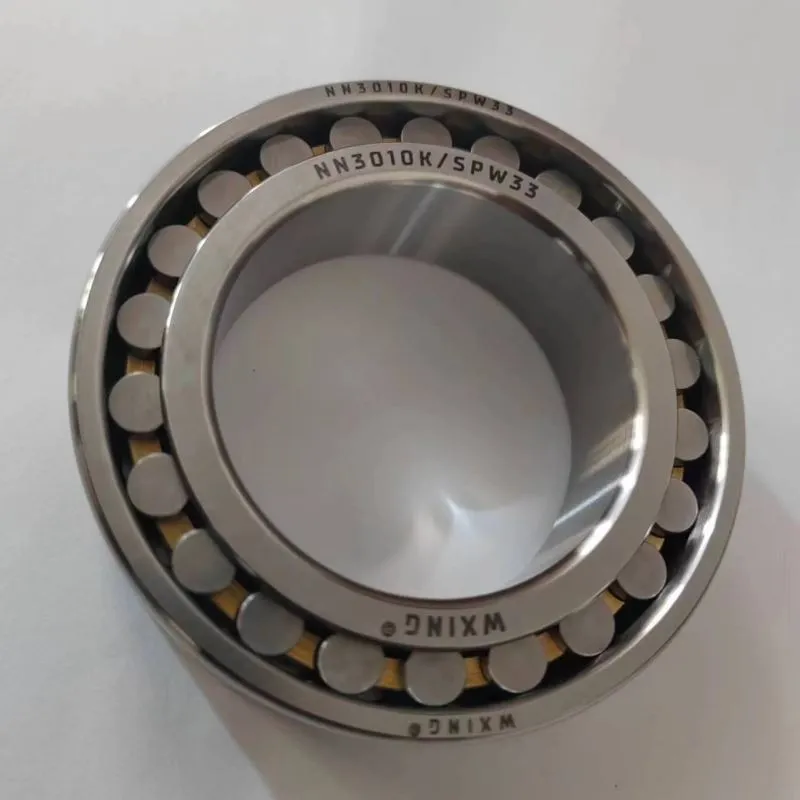

Hochpräzises zweireihiges Zylinderrollenlager mit kegeliger Bohrung und Schmierfunktion
Hochpräzise Zylinderrollenlager bestehen normalerweise aus einem Außenring, einem Innenring mit konischem Loch, einer Zylinderrolle und einem Käfig. Die Außenringe der meisten Modelle sind trennbar. Je nach Anzahl der Wälzkörperreihen werden sie in einreihige Ultrapräzisions-Zylinderlager, Rollenlager und zweireihige Superpräzisions-Zylinderrollenlager unterteilt. Diese Lagerserie wird unter Bedingungen eingesetzt, die hohe Präzision und hohe Radiallasten erfordern, und kommt am häufigsten bei Werkzeugmaschinen zum Einsatz.
Hochpräzise Zylinderrollenlager bestehen aus einem massiven Außenring, einem massiven Innenring mit kegelförmiger Innenbohrung (Kegel 1:12) oder zylindrischer Bohrung, Zylinderrollen und Käfigkomponenten. Das Käfigmaterial ist Messing oder PEEK. Der Außenring ist abnehmbar, sodass er nach dem Auspacken separat eingebaut werden kann. Nur der Innenring der Serie NNU49 ist abnehmbar.
Einreihige und zweireihige Lager werden dort eingesetzt, wo Präzision erforderlich ist und hohe radiale Belastungen auftreten.
Sie werden häufig in der Präzisionsgeräteindustrie eingesetzt und ermöglichen hochpräzise Lageranordnungen mit hoher radialer Steifigkeit und sehr hoher Tragfähigkeit. In der Konstruktion bieten sie radiale Unterstützung für die Hauptwelle.
Zylinderrollenlager eignen sich besonders gut als Loslager, da zwischen den Rollen und der bordlosen Laufbahn keine Bindungskräfte vorhanden sind, die Längenänderungen während der Rotation ausgleichen können. Die Axialkraft wird von Axiallagern, wie zum Beispiel beidseitigen Axial-Schrägkugellagern, aufgenommen.
Zu den SKL-Hochgenauigkeitslagern zählen die Standardreihen N10, N19, HCN10 (einreihig) und NN30, NNU49 (zweireihig). Modelle, die nicht im Katalog enthalten sind, können auf Anfrage geliefert werden.
Die kleineren Querschnitte der Hochgenauigkeits-Zylinderrollenlager-Reihen N19 und NNU49 ermöglichen kleinere Wellenabstände bei mehrspindligen Anordnungen.
1. Einreihige Zylinderrollenlager
Zu einreihigen Ultrapräzisions-Zylinderrollenlagern gehören: Innenringe mit kegelförmigen oder zylindrischen Bohrungen, Hybrid-Zylinderrollenlager mit Halbrollen, thermisch stabiles Design, Direktschmierung und andere Designs.
Bei den Baureihen N10 und N19 werden die Rollen durch den Innenring geführt und durch einen Käfig aus Messing oder PEEK voneinander getrennt.
2. Hybrid-Zylinderrolle mit Halbrollen
Bei Hybrid-Zylinderrollenlagern besteht das Rollenmaterial aus Hochleistungskeramik. Dieses Material reduziert Reibung und Verschleiß im Lager deutlich. Darüber hinaus wird die Spannung im Schmierstoff reduziert und der Lagertemperaturanstieg ist geringer. Aufgrund dieses Verhältnisses können Hybrid-Zylinderrollenlager die maximale Geschwindigkeit aller Zylinderrollenlager erreichen. Da der Wärmeausdehnungskoeffizient von Keramikrollen gering ist, kann außerdem der Einfluss einer durch Temperaturanstieg verursachten erhöhten Vorspannung reduziert werden. Mit diesen Hybridlagern wird die Lebensdauer von Spindeln und Maschinen deutlich erhöht und das System wird anpassungsfähiger. Keramikrollen verbessern auch die statische und dynamische Leistung. Dies wirkt sich positiv auf die Bearbeitungsqualität aus.
Die Hälfte der Rollen-Hybrid-Zylinderrollenlager trägt das Nachsetzzeichen H193. Durch die reduzierte Rollenanzahl lässt sich die Lagerdrehzahl deutlich erhöhen, allerdings verringert sich die radiale Steifigkeit.
