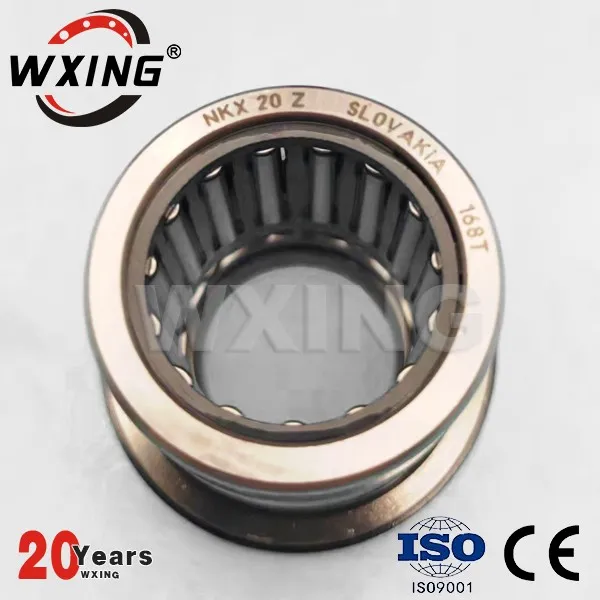

Nr.: NKX20 Z
Größe: 20 x 30 x 30 mm
Gewicht:0.086 kg
Lieferzeit: 5-7 Werktag
Typ:Nadelrollen- und Käfigbaugruppe
Nadelrolle
Axialkugellager
Einzelrichtung mit Endkappe
Zur Fettschmierung
Größentabelle für kombinierte Nadelkugellager:
|
Lagernummer |
Masse (g) |
Mit Endkappe |
Masse (g) |
Fw |
D |
D1 |
D2 |
C |
|
NKX10 TN |
34 |
NKX10Z TN |
36 |
10 |
19 |
24.1 |
25.2 |
23 |
|
NKX12 |
38 |
NKX12Z |
40 |
12 |
21 |
26.1 |
27.2 |
23 |
|
NKX15 |
44 |
NKX15Z |
47 |
15 |
24 |
28.1 |
29.2 |
23 |
|
NKX17 |
53 |
NKX17Z |
55 |
17 |
26 |
30.1 |
31.2 |
25 |
|
NKX20 |
83 |
NKX20Z |
90 |
20 |
30 |
35.1 |
36.5 |
30 |
|
NKX25 |
125 |
NKX25Z |
132 |
25 |
37 |
42.1 |
43.2 |
30 |
|
NKX30 |
141 |
NKX30Z |
148 |
30 |
42 |
47.1 |
48.2 |
30 |
|
NKX35 |
163 |
NKX35Z |
168 |
35 |
47 |
52.1 |
53.2 |
30 |
|
NKX40 |
200 |
NKX40Z |
208 |
40 |
52 |
60.1 |
61.2 |
32 |
|
NKX45 |
252 |
NKX45Z |
265 |
45 |
58 |
65.2 |
66.5 |
32 |
|
NKX50 |
280 |
NKX50Z |
300 |
50 |
62 |
70.2 |
71.5 |
35 |
|
NKX60 |
360 |
NKX60Z |
380 |
60 |
72 |
85.2 |
86.5 |
40 |
|
NKX70 |
500 |
NKX70Z |
520 |
70 |
85 |
95.2 |
96.5 |
40 |
PS: Bitte kontaktieren Sie uns, wenn Sie die benötigte Lagernummer nicht gefunden haben~
Kombiniertes Nadellager
Nadel-/Axial-Rillenkugellager gibt es mit vollrolligem Kugelsatz oder mit käfiggeführtem Wälzkörpersatz. Sie verfügen über keinen Innenring und sind daher in radialer Richtung besonders kompakt.
Mit der Bauart NX lassen sich aufgrund der kompakten radialen Abmessungen Lageranordnungen mit sehr kleinen Wellenachsabständen realisieren, wie sie beispielsweise bei Mehrspindelbohrmaschinen vorkommen können. Eine an der Radiallagerkomponente befestigte Endkappe aus Stahlblech greift in die Wellenführungsscheibe des Axiallagers ein und hält die Axiallagerkomponente zusammen.
Typ NKX ist nicht selbsthaltend. Dadurch können Radial-Nadellager, Axial-Kugelkäfig und Wellenscheibe unabhängig voneinander montiert werden.
Der Typ NKX..-Z ist selbsthaltend, da er über eine Endkappe aus Stahlblech verfügt, die das Axiallagerteil zusammenhält. Die Endkappe ist ohne Schmierbohrungen ausgeführt und fest mit der Gehäusescheibe des Radiallagerteils verbunden.
